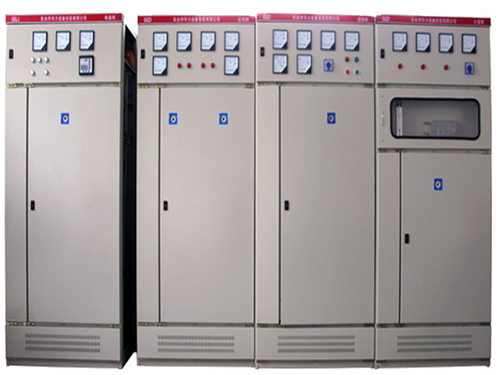

MNS低压抽出式开关柜的工作原理

更新时间:{content:datestyle=Y-m-d} 点击数:105

MNS低压抽出式开关柜概述


装置适用于发电厂,变电所,石油化工企业,厂矿企业,高屋建筑等低压配电系统的动力配电和电动机控制中心,电容补偿的电能转换分配与控制。在大单机容量的发电机,大规模石化等行业,低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。


正常使用条件


1.周围空气温度不高于+40度,不低于—5度,24小时内平均温度不高于+35度,超过时,需根据实际情况降容运行;


2.海拔高度不超过2000m;


3.周围空气相对温度在高温度为+40度不超过50%,在较低温度时允许有较大的相对温度;


4.开关柜安装与垂直的倾斜度不超过5度。


主要技术参数


额定绝缘电压 交流660V,1000V


水平母线额定短时耐受电流(1S)50KA-80KA


额定工作电压 主电路交流380V,660V


水平母线额定峰值耐受电流 105KA-176KA


辅助电路 交流220V,380V


垂直母线额定短时耐受电流(1S)50KA


额定频率 50HZ ,60HZ


垂直母线额定峰值耐受电流 105KA


水平母线额定电流 4000A


外壳防护等级 IP40


垂直母线额定电流1000A


特殊使用环境可达 IP50


结构特点


1.综述


产品设计充分考虑了广大电力用户及设计部门的要求,能满足不断发展的电力行业对增容,计算机接口,动力集中控制,方便安装维修,缩短事故处理时间等需要,安全,经济,合理,可靠。产品具有接通能力强,分段能力高,动热稳定好,电气方案灵活,组合方便,系列性与实用性强,结构新颖,防护等级高特点,是低压抽出式开关成套设备的高档产品。


2.基本结构


柜体基本结构为公司适用组合式结构,以C型型材(基本模数E=25mm)为主要结构件,采用锁紧自攻螺钉和8.8级高强度螺栓紧固而成,因而柜体精度高,刚性好,接地连续性好。


运输与安装


1.产品的运输


运输单元:产品分四种规格的运输单元:单台装,二台装,三台装,四台装。但总长度不得超过3m。


产品的吊运(装):产品在吊运和安装过程中之吊装必须按图十一中虚线挂吊钢丝绳,钢丝绳顶角不得大于120度,吊运应平稳,避免强烈的振动,摇晃和冲击。


2.产品的安装


开关的组合方式


基础处理:电缆沟的宽度由用户自己选定,用10#槽钢按图一方式预埋并与地面平。


安装:开关柜就位。找准位置,进行焊接,焊接节柜和焊长由用户确定,产品安装与配电室的相对位置参考图,基中吊索是否安装由用户确定,制造商提供的原则是:当母线桥的长度大于3米时应考虑安装吊索。但是,当母线桥的电流大于或等于2500A时,其长度为2.5时也应安装吊索。


使用与维护


1.开关柜安装后须按有关规定验收并通电调试完毕,方可投入使用。


2.开关柜的使用


其余功能单元的使用请查阅主要电器元件制作商提供的资料。


3.开关柜的维护


a使用单位按有关制度做好日常运行记录和保养。


b检查功能单元的一次和二次插接件是否接插良好,到位。


c检查单元内部连接导线是否牢靠,有无松动而导致发热现象。


d清除断路器相间隔板的灰尘。


e检查机械联锁的正确性及可靠性。


f检查电气性能和动作是否符合要求。


g每年要进行一次设备维修,同时还应增加电气绝缘性能检查。


订货须知


1.一次回路方案或单线系统图;


2.二次同路原理或接线图;


3.产品的一次和一二次设备清单;


4.排列图和配电室平面布置图;


5.产品表面涂装方式及色板
